Instrukcja wymiany klocków hamulcowych CF MOTO 800 (przód)

[oolsztyniak]

Nowe klocki np. firmy Delta do nabycia w sklepie www.AtvMoto.pl
Nr klocków DB 2460 QD-D
Nie ma znaczenia czy na lewe czy na prawe koło.
Zewnętrzny i wewnętrzny również jest taki sam.

Potrzebne narzędzia

Klucz 13
Imbus 6
Klucz do kół
Lewarek

Zaczynamy od zdjęcia koła

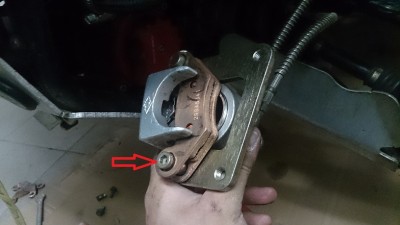

Kolejna czynność to poluzowanie imbusowej tulejki (imbus 6) (na zdjętym zacisku jest to utrudnione)

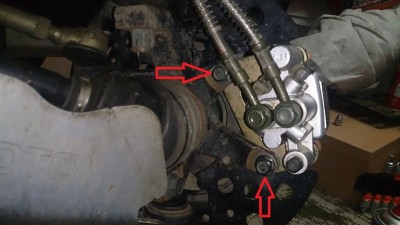

Kolejna czynność odkręcenie zacisku (dwie śruby 13)

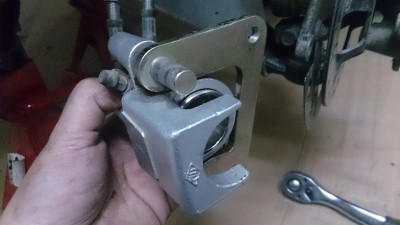

Po odkręceniu tych śrub wysuwamy zacisk z tarczy hamulcowej

Następnie odkręcamy w/w tulejkę imbusową i zdejmujemy klocki hamulcowe

Wciskamy np. przy pomocy trzonka od młotka tłoczek do wewnątrz, jednostajnym mocnym wciśnięciem (tłoczek powoli nam się zacznie cofać)
Przy okazji polecam wyczyścić cały zacisk oraz nasmarować prowadnice.
Prowadnice znajdują się pod gumową osłonką.

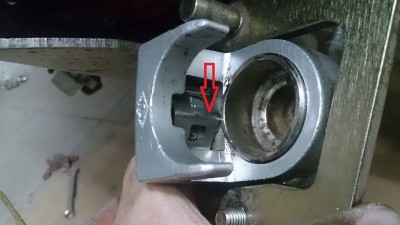

Ten tłoczek należy wcisnąć

Po wyczyszczeniu, nasmarowaniu i wciśnięciu tłoczka zakładamy nowe klocki hamulcowe na górną tulejkę a następnie na dolną i zakręcamy delikatnie tulejkę imbusową - klocki powinny być luźne ponieważ muszą wejść na tarczę hamulcową.
Wkładamy zacisk, przykręcamy dwie śruby 13 a następnie dokręcamy tulejkę imbusową zwracając uwagę czy nie zakręca się na rancie klocka hamulcowego. Można użyć kleju do gwintów.

Po przykręceniu zacisku i koła odpalamy quada i kilkukrotnie wciskamy manetkę hamulca żeby tłoczek wraz z klockami się "ułożyły".

Czas potrzebny na wymianę to około 15 minut na koło.
Z czyszczeniem zacisków i prowadnic spokojnie wystarczy 30 min na koło.

Uważajcie, żeby nie zgubić blaszki w zacisku, która stabilizuje klocki.
Polecam przy wymianie dokładnie ją wyczyścić.

A tak wyglądają stare klocki
Koło prawe

Koło lewe

Klocki miały jeszcze trochę okładziny i można byłoby spokojnie jeździć, niestety lewy wewnętrzny klocek skończył się na powierzchni około 80%, prawdopodobnie źle był zamontowany przez co wytarł się dużo dużo wcześniej. Jak to możliwe? Nie wiem

Polecam wszystkim samodzielną wymianę, zepsuć nie bardzo jest co, praca łatwa i przyjemna.
U mnie w serwisie zaśpiewali 70 zł za wymianę na jednym kole ....

[Zmora1966]

[Czoper]

no to już wiem kto ogranie moje klocki

[oolsztyniak]

Spoko

[Zmora1966]

no to już wiem kto ogranie moje klocki

U ciebie jest inaczej, ważna jest strona - jak co zaglądnij na moją stronkę http://zazuquadteam.weebly.com/gara380-quadowy.html, starałem się to dobrze opisać..jakby co to dzwońcie

[oolsztyniak]

Wiemy, że na lewy i prawy zacisk jest inny klocek ale dzięki a info
Jakby co zadzwonimy

[Cj_cezar]

Ten post dowodzi, jak szybko można przejść z laika w mechanika.

Ja Ci wymienię pasek, a Ty mi klocki

[oolsztyniak]

Mój pasek ma się dobrze
Ale klocki możemy wymienić

[Wojtekski]

I brawo Łukasz
