Projekt rozdzielania napędu Yamaha Big Bear 350 4x4 na 2x4

[cooolman88]

Witam kolegów :)

Podczas remontu przedniego dyferencjału przyszedł mi do głowy pomysł . Mianowicie w moim quadzie Yamaha Big Bear napęd jest stały 4x4 bez możliwości rozłączenia. I teraz zastanawiam się jak zrobić rozdzielenie napędu. Wał łączący silnik z dyferencjałem ma około 25 cm i 15mm grubości, obustronnie frezowany ,gdzie wchodzi w gniazda przegubów krzyżakowych.Do głowy przyszedł mi jeden pomysł .

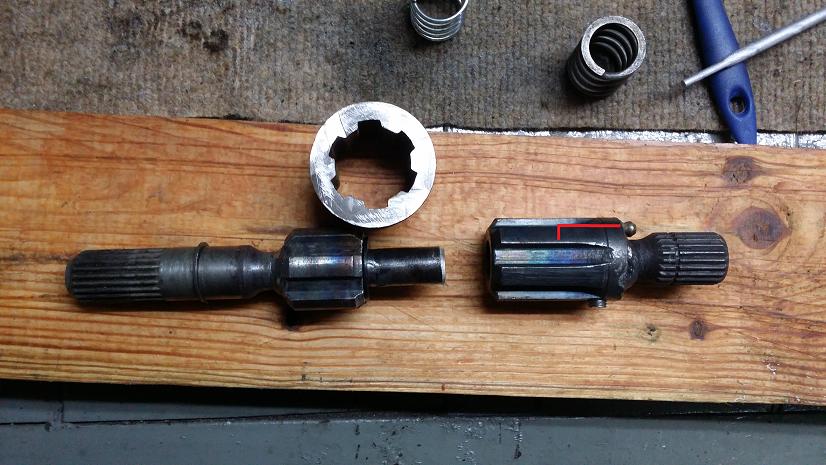

Wałek wykorzystany do zazębiania to ciągnikowy WOM oraz tulejka która zazębia oba wałki.

Tu macie filmik jak działa zazębianie :
[youtube]https://www.youtube.com/watch?v=B4pI2yyYCdk[/youtube]

Gdy wszystko już wyspawałem zabrałem się za dorabianie wodzika i cięgła do załączania napędu , dość mozolna praca ale jakoś wyszło całość jest pod gumowymi mieszkami z motocykla ,aby nie dochodził tam brud piasek itp

A tu macie Filmik jak to działa , jak na razie jestem zadowolony można poszaleć tylko na tylnim zobaczę także jak spadnie spalanie . Jak macie pytania piszcie

[youtube]https://www.youtube.com/watch?v=YNj7sIIghhw[/youtube]
[youtube]https://www.youtube.com/watch?v=av2AdUiQquM[/youtube]

POZDRO

[kostek_ak]

No chłopie:) sam to wymyśliłeś ? jeśli tak to mistrzostwo. Jeśli mógłbym coś do projektu dodać to zamiast tych śrub blokujących lewar zapinania napędu takie prowadzenie z blachy zawsze noga o śruby nie bije. Ale i tak rewelka......

[Ikar]

Wow szacun ogromny za inwencję twórczą i świetne wykonanie !!

[cooolman88]

Fakt te śruby trochę chamsko wyglądają w stosunku do reszty elementów rozdzielacza myślę nad czymś takim jak w starszych big bearach załączało sie reduktor terenowe ,szosowe ....

[kostek_ak]

no coś w ten deseń. Można też spróbować z taką dźwignią która w oryginale była w big bear ona jak pamiętam jest z taką długą linką w pancerzu jeszcze bardziej wygodnie by było i jak w oryginale. Wklejając to zdjęcie zauważyłem tą dźwignię (patrz czerwona strzałka) zastanawia mnie czy ona jest sprzężona z dźwignią zmiany biegów. Też dobry patent gdy się zawiesisz.

[cooolman88]

Mały filmik z przejazdu , jest kilka ciekawych momentów z użyciem rozdzielacza napędu minuta 2:58 , 3:20 , 3:46 , przy luźnym piasku spokojnie mona driftowac na 5 biegu , mocy nie brakuje Zapraszam do SUBSKRYBCJI kanału , oraz drugiego gdzie pokazałem budowę , tylko trzeba wejść na stronę YouTube i kliknąć:)


[youtube]https://www.youtube.com/watch?v=CA_Rq_GG7S0[/youtube]


POZDRAWIAM

[XmistrzuX]

Nie no Rafał szacun jeszcze to opatentuj i zacznij robić po ludziach ja się zgłaszam pierwszy

[gsmon27]

Brawo rewelka
